Ponti in Zirconio CAD/CAM: Guida Tecnica dalla Progettazione alla Consegna
Dalla scansione digitale alla fresatura 5 assi: come si realizza un ponte in zirconio CAD/CAM con precisione sub-millimetrica. Materiali, connettori, ceramizzazione e tempistiche reali.
Un ponte in zirconio CAD/CAM ben progettato dura decenni, regge carichi occlusali importanti e — se ceramizzato correttamente — è indistinguibile da un dente naturale. Il problema non è la tecnologia: è sapere esattamente come usarla in ogni fase del workflow.
Questa guida percorre l'intero processo — dalla scansione al ritiro in laboratorio — con i parametri tecnici che fanno la differenza tra un lavoro ordinario e uno eccellente.
1. Dalla scansione digitale al file STL
Il workflow inizia sempre con una scansione di qualità. Che arrivi da uno scanner intraorale dello studio o da un modello fisico scansionato in laboratorio, il file STL deve rispettare alcune condizioni minime:
- Risoluzione minima: 50 µm per catturare correttamente i margini sottogingivali
- Estensione della scansione: almeno due elementi adiacenti per lato per definire correttamente i punti di contatto
- Articolazione: essenziale per i casi posteriori; consigliata anche per i frontali
Le impronte digitali inviate tramite file STL o OBJ possono essere caricate direttamente sulla piattaforma Dentra. Il sistema legge i formati di tutti i principali scanner intraorali (3Shape, Medit, iTero, Planmeca) senza conversioni intermedie che possono introdurre distorsioni.
2. Progettazione CAD: i parametri che nessuno dice
Il CAD per un ponte non è la somma di due corone singole. Ci sono regole geometriche precise che condizionano la durata nel tempo.
Dimensionamento dei connettori
Il connettore è il punto critico di qualsiasi ponte. Troppo sottile e si frattura; troppo voluminoso e compromette l'igiene interproximale.
| Posizione del ponte | Sezione minima connettore | Altezza consigliata |
|---|---|---|
| Frontale (1–3) | 7 mm² | 3,5 mm |
| Premolare (4–5) | 9 mm² | 4,0 mm |
| Molare (6–7) | 12 mm² | 4,5 mm |
| Ponte lungo (≥4 elementi) | 16 mm² | ≥5,0 mm |
Questi valori si riferiscono a strutture in zirconio 3Y-TZP. Per zirconie ad alta traslucenza (5Y), dove la resistenza flessionale scende a circa 600–700 MPa contro gli 800–1000 MPa della 3Y, è opportuno aumentare le sezioni del 15–20%.
Spessori minimi della struttura
- Coping: 0,4 mm (monolitico: 0,7 mm posteriore, 0,5 mm anteriore)
- Pontici: 1,0 mm sul lato esterno, 0,8 mm sul lato mucoso
- Facce occlusali monolitiche: 1,5 mm in zona posteriore
3. Scelta del materiale: quale zirconia per quale ponte
La regola pratica: 3Y per i posteriori con molari, 4Y per i casi misti o i premolari visibili, 5Y solo per i frontali monolitici brevi (massimo 3 elementi). I ponti di sei o più elementi in zona molare restano appannaggio esclusivo della 3Y, indipendentemente dalla richiesta estetica del paziente.
4. Fresatura 5 assi: perché conta la geometria della macchina
Non tutte le fresatrici sono uguali. Una fresatura 3+2 assi (posizionamento angolato fisso) lascia zone non raggiungibili che impongono spessori maggiori e peggiori finiture sui margini. Una vera fresatura 5 assi simultanei — come quella eseguita con le macchine ZirkonZahn M2/M1 — lavora in interpolazione continua: ogni punto del margine è raggiunto con l'angolo ottimale.
Il risultato pratico: gap marginale medio inferiore a 25 µm su ponti fino a quattro elementi, contro i 40–60 µm tipici delle fresatrici entry-level a 3 assi.
Secondo recenti studi pubblicati su Dental Materials e ripreso da riviste europee del settore, un gap marginale inferiore a 50 µm è clinicamente accettabile, ma valori sotto 30 µm riducono significativamente l'accumulo di cemento in eccesso e il rischio di infiltrazione secondaria nel tempo. La fresatura 5 assi si colloca stabilmente in questo range ottimale.
5. Sinterizzazione e ceramizzazione: le fasi che non si saltano
Dopo la fresatura, il disco di zirconio grezzo (che pesa circa il 20–25% in più del pezzo finale) entra nel forno di sinterizzazione. Il ciclo termico — tipicamente 8–10 ore a ~1450–1500 °C — determina la contrazione dimensionale prevedibile e compensata in fase CAD.
Per i ponti, la ceramizzazione successiva segue due approcci:
| Approccio | Indicazioni | Pro | Contro |
|---|---|---|---|
| Monolitico + caratterizzazione | Posteriori, bruxisti, pazienti con igiene difficile | Nessun rischio di scheggiature ceramica, massima resistenza | Estetica meno naturale in zona frontale |
| Cut-back + stratificazione CZR/Noritake | Frontali ad alta estetica | Risultato mimetico, personalizzazione colore totale | Richiede ceramista esperto, rischio chip |
| Monolitico + Miyo/Reox | Casi complessi con vincoli di spazio occlusale | Rapidità, nessuno spessore aggiunto, ottima resa cromatica | Tecnica sensibile alla cottura |
I ponti in zirconio ceramizzati con stratificazione non devono mai subire sabbiatura con ossido di alluminio sulla superficie esterna dopo la cottura della ceramica. Questa pratica, a volte usata per correggere la superficie, può generare microcricche nello strato di zirconio sottostante non visibili a occhio nudo ma capaci di ridurre la resistenza residua del connettore.
Checklist prima di inviare un ordine di ponte
Prima di caricare il caso sulla piattaforma, verifica questi punti per evitare ritardi o richieste di chiarimento:
- ☑ File STL completo con antagonista e articolazione
- ☑ Shade indicato con tab Vita o foto colore (luce naturale)
- ☑ Posizione del margine indicata con file di progettazione o note scritte
- ☑ Tipo di cemento previsto (adesivo, resinocomposito, vetroionomero) — influenza il gap di cementazione
- ☑ Indicazione monolitico / ceramizzato con specifiche sul tipo di ceramizzazione
- ☑ Eventuale urgenza selezionata nella piattaforma (disponibile con variazione tempi e costo)
- ☑ Dati del dispositivo medico compilati per tracciabilità MDR 2017/745
Domande frequenti
Quanti elementi può avere un ponte fresato in zirconio?
In linea generale fino a 6 elementi per il settore posteriore con 3Y-TZP, fino a 4 elementi per il frontale con 4Y o 5Y. Casi particolari (edentulie estese, arcate complete) richiedono valutazione CAD specifica.
Il zirconio si può riparare in bocca se si scheggia?
No in modo permanente. Le riparazioni con composito fotopolimerizzabile sono soluzioni temporanee. Se il danno riguarda il connettore, il rifacimento è obbligatorio per garantire la sicurezza del dispositivo.
Quanto dura un ponte in zirconio CAD/CAM?
Secondo le revisioni sistematiche europee più recenti (es. studi pubblicati su Journal of Prosthetic Dentistry Europe e Clinical Oral Implants Research), i ponti in zirconio mostrano tassi di sopravvivenza superiori al 90% a 10 anni, con la principale causa di fallimento che resta la scheggiatura della ceramica di rivestimento nei design cut-back — non del nucleo in zirconio.
Come arriva il lavoro finito?
Dentra spedisce i ponti completati in imballaggio rigido certificato per dispositivi medici, con documentazione di tracciabilità inclusa. La piattaforma invia notifica con tracking in tempo reale dalla presa in carico alla spedizione. I tempi standard per corone e ponti sono 3–5 giorni lavorativi.
Titolare e Responsabile Tecnico — Dentra
Odontotecnico di seconda generazione, specializzato in CAD/CAM dentale, fresatura 5 assi e progettazione di Toronto Bridge. Dal 2017 guida la trasformazione digitale di Dentra.

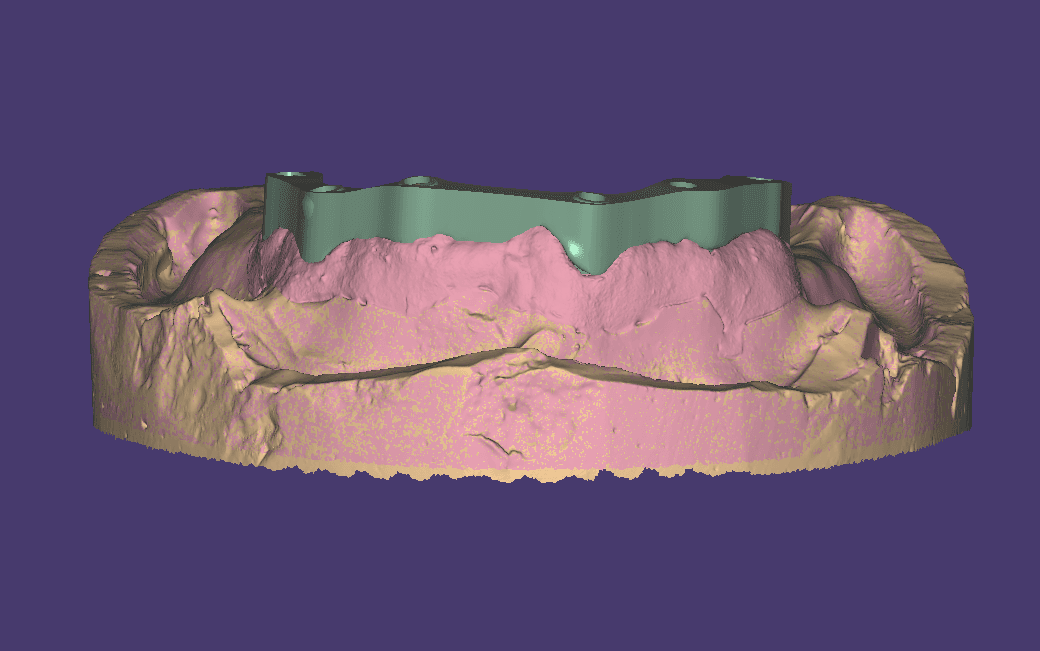

Dai Nostri Lavori
