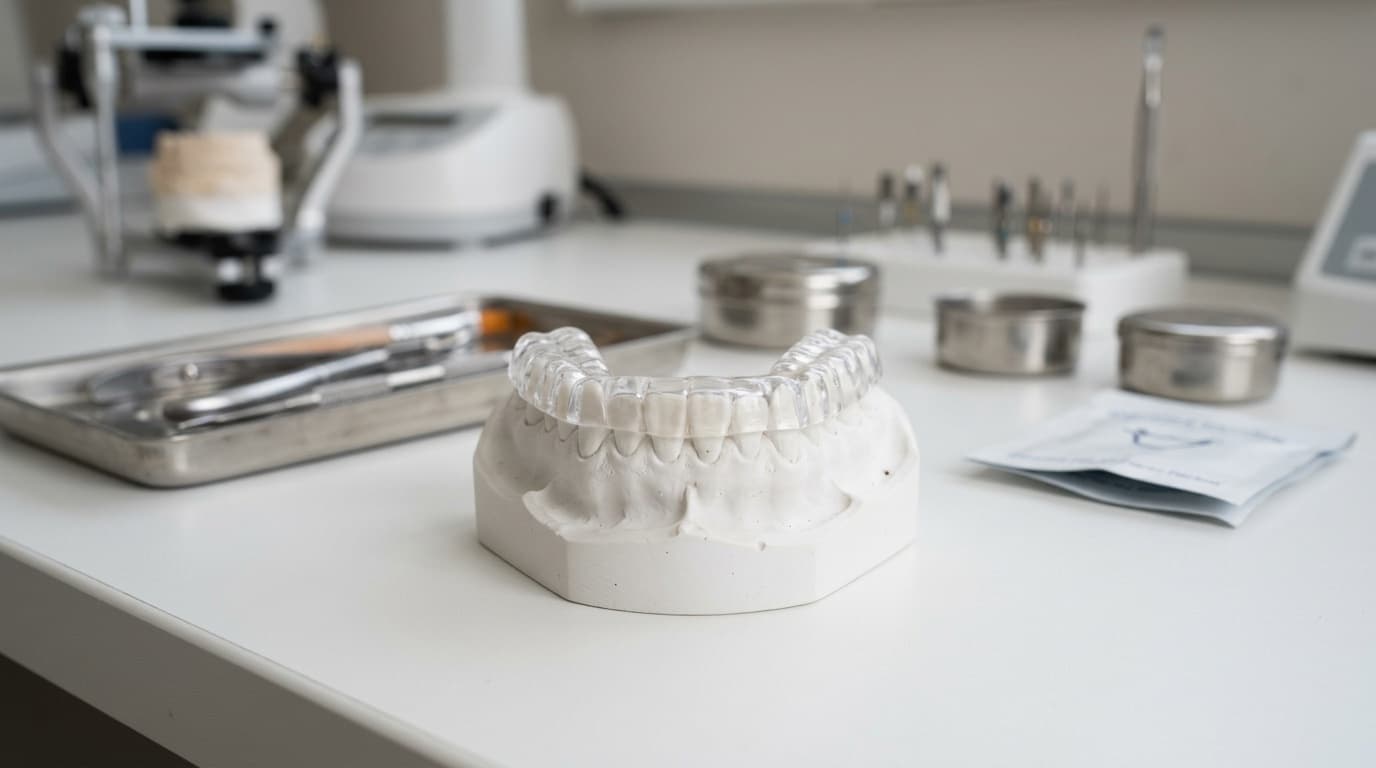

Bite e Splint in CAD/CAM: Guida Tecnica Completa alla Produzione Digitale

Il bite notturno e lo splint occlusale prodotti con CAD/CAM adattano meglio, durano di più e richiedono meno aggiustamenti in bocca rispetto alla termoformatura tradizionale. Il vantaggio non è teorico: deriva da tolleranze di fresatura sub-millimetriche e dalla possibilità di progettare i contatti occlusali in ambiente virtuale prima ancora di toccare il materiale.

In questo articolo vediamo il workflow completo — dalla scansione alla consegna — con i dati tecnici che servono davvero a un laboratorio o a uno studio dentistico per scegliere il metodo produttivo giusto.

Perché il digitale cambia tutto per i dispositivi occlusali

Per anni il bite è stato un manufatto "di serie B" nel panorama protesico: pochi passaggi, margini larghi, aggiustamenti sul paziente. La termoformatura era sufficientemente veloce e il costo del materiale era basso.

Il problema è che l'adattamento di un dispositivo termoformato dipende dalla qualità del modello in gesso, dall'omogeneità del foglio termoplastico e — soprattutto — dall'esperienza dell'operatore. Variabili difficili da standardizzare.

Con il flusso CAD/CAM, la progettazione avviene su un modello digitale verificabile e il fresato nasce già con i contatti occlusali calibrati. Secondo uno studio pubblicato su Dental Materials Journal (Kessler et al., 2022), i dispositivi occlusali fresati in PMMA mostrano un'adattabilità marginale media di 42 µm, contro i 180–250 µm tipici della termoformatura. Un divario che si traduce in meno ribasature, meno sedute di aggiustamento e meno pazienti scontenti.

Nel nostro laboratorio abbiamo iniziato a proporre il bite fresato sistematicamente dal 2019. All'inizio la resistenza era soprattutto economica — "costa di più, il paziente non lo vede". Nel tempo, però, ci siamo resi conto che il risparmio sulle sedute di aggiustamento e sulla gestione dei reclami ripagava abbondantemente la differenza di costo del manufatto.

I tre tipi di dispositivo occlusale e le loro specificità produttive

Prima di entrare nel workflow, è utile distinguere i principali dispositivi occlusali che si realizzano in ambito digitale, perché hanno esigenze produttive diverse.

La distinzione più importante per il flusso produttivo è tra dispositivi di lunga durata (PMMA fresato, obbligatorio) e dispositivi diagnostici o provvisori (resina 3D certificata, accettabile). Su questo torneremo nel paragrafo sui materiali.

Il workflow digitale passo dopo passo

1. Acquisizione digitale

Il punto di partenza è una scansione intraorale di qualità. Per i dispositivi occlusali, la scansione deve includere entrambe le arcate e la registrazione dell'occlusione in posizione di massima intercuspidazione (MIC) o nella relazione centrica, a seconda dell'indicazione clinica.

Scanner come 3Shape TRIOS 4, Medit i700 o iTero Element 5D gestiscono tutti la doppia arcata con bite scan. Il file risultante — tipicamente un file .STL o .PLY — deve essere controllato per lacune o artefatti prima di essere inviato al laboratorio.

2. Progettazione CAD

Il design del dispositivo occlusale in ambiente CAD (ZirkonZahn Modellier, exocad DentalCAD, 3Shape Dental System) prevede:

• Definizione dei limiti periferici — il bordo del bite deve terminare a 1–2 mm oltre la giunzione cervicale senza interferire con la gengiva
• Spessore minimo per material block — per PMMA: ≥1,5 mm in qualsiasi punto; per resina 3D: ≥1,0 mm
• Progettazione dei contatti occlusali — contatti puntiformi bilaterali in MIC, con libertà di movimenti eccentrici (guida canina o funzione di gruppo, secondo l'indicazione)
• Verifica della guida anteriore — angolo di disocclusione posteriore durante la protrusione
• Piano di Fraser o piano di Slavicek — per i bite di riposizionamento, il piano occlusale del dispositivo deve essere orientato secondo le indicazioni gnatologiche

Nel nostro flusso usiamo ZirkonZahn Modellier per la progettazione dei bite. Uno degli aspetti che apprezziamo di più è la possibilità di simulare i movimenti mandibolari sull'articolatore virtuale prima della produzione: permette di correggere interferenze laterali che sull'articolatore fisico si troverebbero solo dopo la fresatura.

3. Fresatura o stampa 3D

Una volta approvato il file di design, si passa alla produzione:

Fresatura CNC 5 assi (PMMA):

• Fresatrice: ZirkonZahn M1 o M2 (o equivalenti Zirkonzahn, vhf, Roland)
• Disco PMMA: diametro 98 mm, spessore 14–20 mm (dipende dallo spessore del dispositivo)
• Strategia di fresatura: sgrossatura + finitura con fresa da 0,6 mm per i dettagli occlusali
• Tempo macchina: 25–45 minuti per arcata
• Finitura: lucidatura meccanica + lucidatura a mano con paste progressivamente più fini

Stampa 3D (resina certificata):

• Resine certificate MDR per uso orale: SprintRay Night Guard Resin, Formlabs Dental LT Clear, NextDent Ortho Rigid
• Lunghezza d'onda: 385 nm o 405 nm a seconda della resina
• Post-processing: lavaggio in IPA o soluzione alcolica, polimerizzazione UV controllata (tempo e temperatura critici per la biocompatibilità)
• Finitura: lucidatura con paste diamantate o finitura con coat lucidante certificato

4. Lucidatura e finitura

La lucidatura di un dispositivo occlusale fresato è un passaggio che non si può saltare. Un bite con superfici ruvide accumula biofilm più rapidamente e causa abrasione dei tessuti molli.

Il processo di lucidatura del PMMA fresato prevede tipicamente:

1. Rifinitura dei bordi con fresa in tungsteno a bassa velocità
2. Lucidatura meccanica con ruote di silicone (grana media → fine)
3. Lucidatura manuale con pasta pumice
4. Lucidatura finale con pasta diamantata o lucidatore a vapore

Il tempo di lucidatura manuale di un bite in PMMA è di circa 20–35 minuti per un operatore esperto. Nel nostro laboratorio questo passaggio viene eseguito a mano anche sui pezzi più standardizzati: è la differenza tra un bite "fresato" e un bite "ben fatto".

5. Controllo qualità e consegna

Prima della consegna, ogni dispositivo occlusale viene verificato su modello stampato (o sul modello originale) per:

• Adattamento passivo senza forzature
• Assenza di bordi taglienti o zone di pressione eccessiva
• Contatti occlusali distribuiti bilateralmente (verifica con foglio articolatore 8 µm)
• Spessore uniforme (verifica con calibro digitale nei punti critici)

PMMA fresato vs resina 3D: il confronto definitivo per i dispositivi occlusali

Verdetto: per i bite di uso continuativo (bruxismo cronico, disfunzioni ATM), il PMMA fresato è la scelta corretta. La resina 3D ha senso per i dispositivi diagnostici, i bite di prova o i casi in cui il paziente ha bisogno di un dispositivo in tempi rapidissimi e verrà poi sostituito.

Errori comuni nella produzione digitale di bite e splint

Dopo anni di produzione, questi sono gli errori che vediamo più spesso — sia nei file che arrivano da studi, sia nei nostri revisional interni.

1. Scansione occlusale insufficiente La registrazione digitale del morso viene spesso sottovalutata. Se il paziente muove la mandibola di anche solo 0,2 mm durante la scansione, il file risultante è inutilizzabile. Soluzione: combinare scansione + registrazione in silicone come verifica.

2. Spessore insufficiente nei settori posteriori Per risparmiare materiale o ridurre il discomfort del paziente, alcuni design propongono spessori inferiori a 1,5 mm nei molari. Questo crea punti di debolezza che portano a fratture entro i primi 6 mesi. Lo spessore minimo in PMMA per i settori posteriori è 2 mm.

3. Piano occlusale non verificato virtualmente Progettare un bite senza controllare i movimenti mandibolari sull'articolatore virtuale è come assemblare un ponte senza calcolare i carichi. I software moderni permettono di simulare la propulsione e i movimenti di lateralità: usarli non è un optional.

4. Lucidatura insufficiente delle superfici interne Le superfici interne (a contatto con i denti) vengono spesso lucidatе solo meccanicamente. Per i bite di lunga durata, la lucidatura manuale dell'interno è altrettanto importante dell'esterno: riduce l'accumulo di biofilm e migliora la sensazione di comfort.

Customizzazione e caratterizzazione dei bite

Un aspetto spesso ignorato è la possibilità di caratterizzare cromaticamente i dispositivi occlusali in PMMA. I dischi bicolore (es. PMMA bianco/rosa o trasparente/colorato) permettono di personalizzare il bite con sfumature che migliorano l'accettazione estetica da parte del paziente.

Per i bite di riposizionamento mandibolare, alcuni clinici richiedono la marcatura di riferimenti occlusali (punti di contatto in rilievo) direttamente nel design CAD: questo permette al paziente di ritrovare autonomamente la posizione corretta durante l'inserimento.

Tempi e logistica: cosa aspettarsi da un conto terzi

Per laboratori che non hanno una fresatrice interna o che gestiscono overflow di lavoro, la produzione in conto terzi è la soluzione più efficiente. Un riferimento realistico:

Il vantaggio del conto terzi non è solo nei tempi, ma nella ripetibilità: ogni bite prodotto con lo stesso file e lo stesso disco PMMA avrà le stesse caratteristiche dimensionali. Questo è particolarmente utile quando il paziente ha bisogno di un secondo bite identico (ad esempio perché il primo è stato perso o danneggiato).

Domande frequenti

Un bite stampato in 3D è sicuro per uso notturno prolungato?

Dipende dalla resina. Alcune resine certificate MDR per uso orale a lungo termine (come Formlabs Dental LT Clear o SprintRay Night Guard) sono indicate per dispositivi rimovibili con uso continuativo. Tuttavia, la resistenza all'abrasione è inferiore al PMMA fresato: per i bruxatori severi, il PMMA fresato rimane la scelta più sicura e duratura.

Posso ordinare un bite digitale senza avere uno scanner intraorale?

Sì, ma con un passaggio aggiuntivo. È possibile inviare un'impronta in silicone che viene scansionata in laboratorio: la qualità finale è quasi identica, con un tempo aggiuntivo di 24 ore per la digitalizzazione. Alcune soluzioni ibride usano una scansione dello scanner desktop (es. 3Shape E3 o E4) su modello in gesso.

Quanto tempo dura mediamente un bite in PMMA fresato?

In condizioni di bruxismo moderato e con igiene corretta, la vita media di un bite in PMMA fresato è di 3–5 anni secondo i dati di letteratura (fonte: Journal of Prosthetic Dentistry, 2021). Per i bruxatori severi, è realistico pianificare una sostituzione ogni 18–24 mesi, indipendentemente dal metodo produttivo.

Il software CAD permette di progettare la guida canina sul bite?

Sì. I principali software CAD dentali (exocad, 3Shape, ZirkonZahn Modellier) permettono di progettare la morfologia occlusale del bite con la guida desiderata (canina, funzione di gruppo, guida anteriore pura). Questa possibilità è uno dei vantaggi chiave del digitale rispetto alla termoformatura, dove la morfologia occlusale viene costruita manualmente in resina.

Qual è il costo indicativo di un bite digitale vs termoformato?

Il costo di produzione di un bite termoformato in laboratorio è tipicamente inferiore, ma il costo totale (includendo sedute di aggiustamento, ribasature e sostituzioni) tende a livellare il divario. Il bite digitale ha un costo di produzione più alto ma richiede statisticamente meno interventi post-consegna.

Conclusioni e prossimi passi

Il bite occlusale digitale non è più una nicchia per laboratori all'avanguardia: è diventato lo standard atteso da clinici che usano scanner intraorali e vogliono un workflow coerente dall'acquisizione alla consegna.

Il discrimine tra PMMA fresato e resina 3D è chiaro: dispositivi di lunga durata → PMMA; dispositivi diagnostici o provvisori → resina certificata. Ogni altra scelta va motivata con attenzione, specialmente in presenza di bruxismo severo dove la resistenza all'abrasione è critica.

Se gestisci un laboratorio senza fresatrice o hai picchi di lavoro che non riesci ad assorbire internamente, Dentra produce bite e splint CAD/CAM in PMMA fresato 5 assi e in resina 3D certificata con consegne a 2–4 giorni lavorativi. Puoi inviare i tuoi file STL direttamente dalla piattaforma su dentra.it con preventivo automatico e tracking in tempo reale.
