Sinterizzazione dello Zirconio: Tempi, Temperature e Ritiro Dimensionale
Dal forno alla protesi finita: come temperatura, rampe di cottura e fattore di ingrandimento influenzano la precisione dello zirconio sinterizzato. Guida tecnica con dati reali.
In breve
La sinterizzazione dello zirconio avviene tra 1.450 e 1.600 °C con un ritiro lineare del 20–25% dipendente dalla formulazione. Una gestione errata delle rampe termiche o del fattore di ingrandimento CAD produce errori marginali superiori ai 120 µm, vanificando la precisione della fresatura. Il controllo di ogni variabile è essenziale per corone e ponti di qualità.
La sinterizzazione è il passaggio che trasforma uno zirconio pre-sinterizzato — facile da fresare, quasi gessoso — in una ceramica tecnica con resistenza fino a 1.200 MPa. È anche il passaggio dove si perdono più corone per errori evitabili.
Il ritiro dimensionale tra il 20 e il 25% deve essere anticipato già in fase CAD: se il fattore di ingrandimento non è calibrato correttamente sul lotto specifico di dischetti, la corona fresata perfettamente rischia di risultare troppo larga o troppo stretta dopo la cottura. E con i ponti lunghi, l'errore si moltiplica.
In questa guida tecnica analizziamo ogni variabile: temperature, rampe termiche, atmosfera del forno, ritiro anisotropo e controllo dimensionale post-sinterizzazione.
Perché lo Zirconio si Ritira — e di Quanto
Lo zirconio dentale viene prodotto in blocchi o dischetti pre-sinterizzati (parzialmente densificati): la struttura cristallina è già orientata, ma le particelle non sono ancora completamente legate. Questo stato poroso permette la fresatura con utensili standard senza usurare eccessivamente le frese.
Durante la sinterizzazione ad alta temperatura, le particelle di ZrO₂ si fondono tra loro per diffusione atomica allo stato solido, eliminando la porosità residua e aumentando la densità da circa 3,0 g/cm³ (pre-sinterizzato) a circa 6,05–6,10 g/cm³ (sinterizzato).
Questo aumento di densità si traduce in una riduzione volumetrica, che sul piano lineare vale:
- Zirconie 3Y-TZP (alta resistenza): ritiro lineare ~20–22%
- Zirconie 4Y-PSZ e 5Y-PSZ (alta traslucenza): ritiro lineare ~22–25%
- Zirconie multistrato: ritiro variabile per zona, generalmente 20–23%
Secondo uno studio pubblicato su Dental Materials (Stawarczyk et al., 2022), la variazione del ritiro tra diversi lotti dello stesso produttore può raggiungere l'1,2%, sufficiente a generare una discrepanza marginale clinicamente significativa se non compensata.
Il fattore di ingrandimento CAD non è un valore fisso universale. Ogni produttore certifica il proprio valore (tipicamente indicato come "scaling factor" o "enlargement factor") per lotto di produzione. Utilizzare sempre il valore del certificato del lotto, non quello generico del materiale.

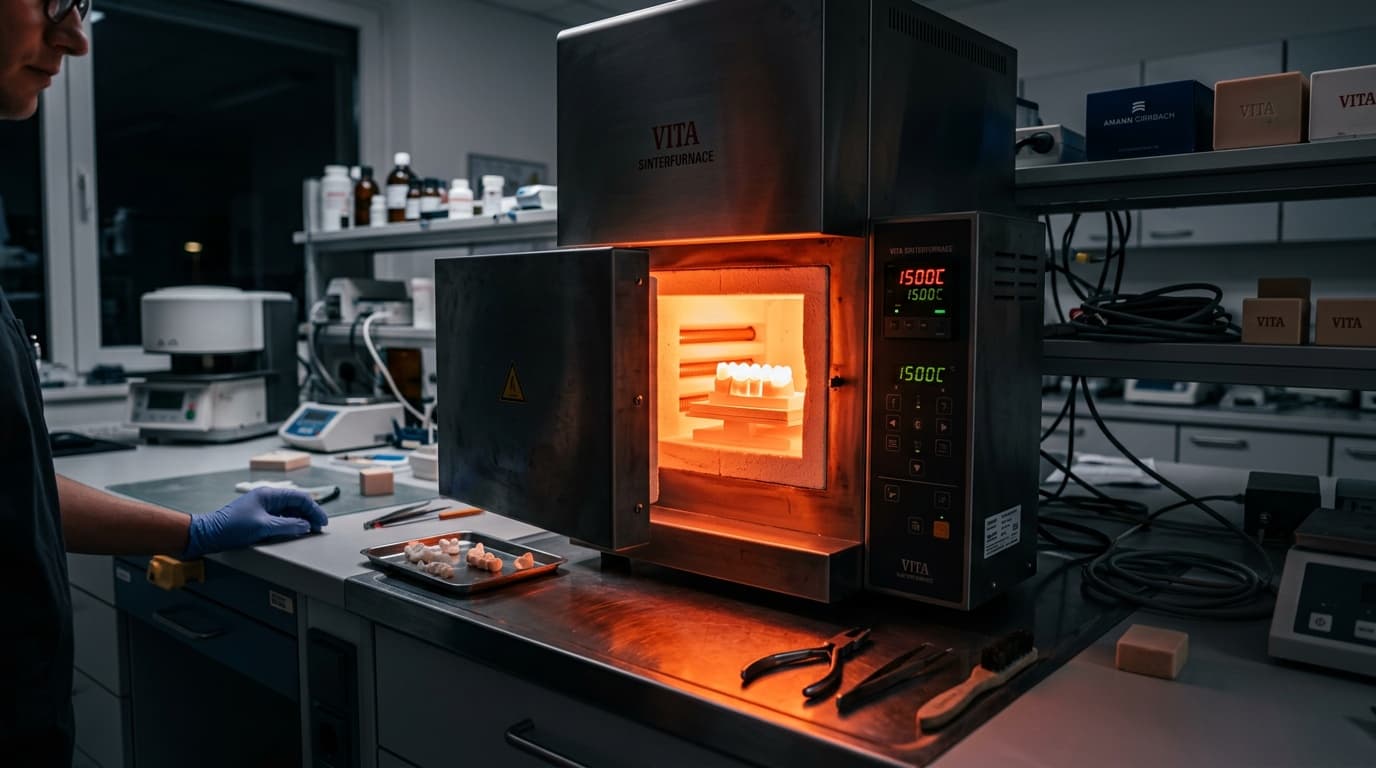

Il Forno di Sinterizzazione: Variabili che Contano
Non tutti i forni sinterizzano allo stesso modo. Le variabili critiche sono quattro:
1. Temperatura di Picco
La temperatura massima di sinterizzazione per lo zirconio dentale si colloca tipicamente tra 1.450 °C e 1.600 °C, con la finestra ottimale per la maggior parte delle zirconie a ~1.530 °C. Superare il limite consigliato provoca:
- Crescita anomala dei grani cristallini (grain growth)
- Riduzione della resistenza a flessione fino al 15%
- Opacizzazione (nei gradi ad alta traslucenza)
Scendere al di sotto causa invece porosità residua e resistenza insufficiente.
2. Rampe di Riscaldamento e Raffreddamento
Le rampe termiche sono spesso sottovalutate. Un riscaldamento troppo rapido genera gradienti termici interni che producono microfessure non visibili ad occhio nudo, rilevabili solo in seguito — spesso come fratture cliniche nel primo anno di servizio.
Le rampe standard raccomandate dai produttori di forni di alta gamma:
| Fase | Intervallo (°C) | Rampa consigliata |
|---|---|---|
| Riscaldamento iniziale | 25 → 900 °C | 5–8 °C/min |
| Riscaldamento accelerato | 900 → 1.450 °C | 8–10 °C/min |
| Mantenimento (soak) | Temperatura di picco | 30–120 min |
| Raffreddamento lento | 1.450 → 600 °C | 3–5 °C/min |
| Raffreddamento finale | 600 → 25 °C | apertura sportello libera |
Uno studio pubblicato su Journal of the European Ceramic Society (Zhang & Lawn, 2023) ha dimostrato che ponti in zirconio raffreddati con rampe superiori a 8 °C/min nella fase critica 1.450–600 °C mostrano una riduzione della tenacità alla frattura del 12% rispetto a campioni raffreddati lentamente.
3. Atmosfera del Forno
La sinterizzazione dello zirconio avviene in atmosfera d'aria — a differenza del titanio, che richiede ambiente inerte. Tuttavia, la purezza dell'aria interna al forno è rilevante: contaminanti organici o vapori metallici possono alterare la colorazione dello zirconio multi-stratificato, specialmente nelle zone cervicali già tinte con liquidi coloranti.
4. Supporto e Posizionamento
Il posizionamento del manufatto sulla basetta di allumina (beads o pin) influenza il ritiro. I ponti lunghi devono essere supportati in più punti per evitare il warping (distorsione per gravità) durante la fase di picco termico, quando il materiale è plastico.
I ponti a 4 o più elementi vanno sempre posizionati orizzontalmente, supportati sotto ogni connettore. Una deviazione di appena 0,3 mm per warping rende il pezzo non adattabile senza rifacimento. Nelle sessioni di sintering della nostra rete, utilizziamo sempre basette di allumina di grado medicale con granuli a sezione uniforme.
Ritiro Anisotropo: il Problema che Nessuno Racconta
Quando si parla di ritiro del 20–25%, si intende un ritiro isotropo medio. In realtà, la struttura interna dei blocchi pre-sinterizzati — frutto del processo di pressatura isidrostatica — produce un ritiro leggermente diverso nelle tre direzioni spaziali (X, Y, Z).
L'anisotropia del ritiro è tipicamente nell'ordine dello 0,3–0,8% tra gli assi, un valore che diventa rilevante per:
- Restauri con geometria asimmetrica complessa
- Ponti con connettori a sezione non circolare
- Strutture full-arch dove l'asse longitudinale coincide con una direzione di pressatura preferenziale
Secondo International Journal of Prosthodontics (Preis et al., 2021), per ponti più lunghi di 40 mm il disassamento del pezzo rispetto alla direzione di pressatura del disco può introdurre errori aggiuntivi fino a 80 µm rispetto al piano crico di adattamento marginale.
Nella nostra rete gestiamo questo aspetto orientando sistematicamente le strutture lunghe in funzione della direzione di pressatura dichiarata dal produttore, informazione che si trova nella documentazione tecnica del lotto — raramente letta, purtroppo.
Il Fattore di Ingrandimento CAD: Come Calibrarlo
Il software CAD genera il file di fresatura con un fattore di ingrandimento che compensa il ritiro atteso. Il valore tipico è circa 1,22–1,26 (cioè il pezzo viene fresato più grande del 22–26% per tornare alle dimensioni corrette dopo sinterizzazione).
Come verificare e calibrare il fattore:
- Fresare un anello di prova (un cilindro con diametro interno e esterno precisi, fornito dal produttore del software o realizzabile in house)
- Sinterizzare nel forno con il profilo termico standard
- Misurare con micrometro digitale (risoluzione 0,001 mm) le dimensioni del campione sinterizzato
- Calcolare il ritiro effettivo:
ritiro = (dimensione_fresca - dimensione_sinterizzata) / dimensione_fresca × 100 - Correggere il fattore nel software di conseguenza
Questo processo va ripetuto ogni volta che si cambia:
- Produttore di blocchi/dischetti
- Lotto (se certificato con fattore diverso)
- Forno (o profilo termico)
Sinterizzazione Rapida (Speed Sintering): Vale la Pena?
Negli ultimi anni i produttori di forni hanno introdotto profili di sinterizzazione rapida (speed sintering o high-speed sintering), che comprimono il ciclo da 8–10 ore standard a 2–3 ore. La tecnologia si basa su rampe di riscaldamento molto più aggressive e forni con camere di piccole dimensioni (mono o biposto).
Vantaggi:
- Consegna in giornata (carico immediato, urgenze)
- Ottimizzazione del flusso produttivo
Limiti documentati:
Secondo uno studio comparativo pubblicato su Dental Materials Journal (Inokoshi et al., 2021), le zirconie sottoposte a speed sintering mostrano:
| Proprietà | Sinterizzazione standard | Speed sintering | Δ |
|---|---|---|---|
| Resistenza a flessione (MPa) | 1.180 ± 45 | 1.090 ± 62 | −7,6% |
| Durezza Vickers (GPa) | 12,8 | 12,1 | −5,5% |
| Rugosità superficiale Ra (µm) | 0,42 | 0,58 | +38% |
| Ritiro lineare (%) | 21,3 | 21,6 | +0,3% |
La riduzione di resistenza del 7–8% è statisticamente significativa ma clinicamente accettabile per restauri posteriori singoli. Diventa un fattore critico per i connettori di ponti a più elementi, dove i picchi di stress occlusale già sfidano i limiti del materiale.
Nella nostra rete riserviamo lo speed sintering esclusivamente ai provvisori in zirconio e alle corone singole posteriori, mai ai ponti di tre o più elementi o alle strutture implantari avvitate. La resistenza ridotta sui connettori non vale il risparmio di tempo.
Controllo Qualità Post-Sinterizzazione
La verifica dimensionale post-sinterizzazione è l'ultimo baluardo prima della ceramizzazione (o della consegna per i monolitici). I controlli standard che eseguiamo sistematicamente nella rete:
1. Adattamento sul modello stampato in 3D Il manufatto sinterizzato viene posizionato sul modello digitale (stampato in resina certificata) per valutare:
- Gap marginale (target: < 120 µm, ottimale < 80 µm)
- Adattamento assiale
- Punto di contatto con i denti adiacenti
2. Misurazione con sonda ottica o microCT (per casistiche critiche) Per strutture implantari full-arch o ponti di 4+ elementi, il controllo con sonda ottica o scanner di misura garantisce la rilevazione di distorsioni non visibili ad occhio nudo.
3. Ispezione visiva sotto luce raking Una luce radente a 45° sulla superficie sinterizzata rivela crepe superficiali, inclusioni e zone opache anomale — spesso segnale di contaminazione o ciclo termico scorretto.
Tabella Riassuntiva: Parametri di Sinterizzazione per Grado di Zirconio
| Grado | Temperatura picco | Soak time | Ritiro lineare | Velocità rampa max | Indicazione |
|---|---|---|---|---|---|
| 3Y-TZP | 1.480–1.530 °C | 30–60 min | 20–22% | 8 °C/min | Strutture posteriori, connettori |
| 4Y-PSZ | 1.500–1.580 °C | 60–90 min | 22–24% | 6 °C/min | Anteriori, estetica elevata |
| 5Y-PSZ | 1.530–1.600 °C | 90–120 min | 23–25% | 5 °C/min | Anteriori monolitici, alta traslucenza |
| Multilayer | 1.500–1.560 °C | 60–90 min | 20–23% | 6 °C/min | Anteriori/posteriori graduati |
Domande Frequenti
Quanto dura mediamente un ciclo di sinterizzazione standard?
Un ciclo completo con rampe conservative (6–8 °C/min) e soak time di 60 minuti dura tra le 8 e le 12 ore, compreso il raffreddamento. I forni professionali permettono di programmare il ciclo notturno, consegnando il pezzo sinterizzato al mattino.
Cosa succede se si sinterizza più volte lo stesso pezzo?
Una ri-sinterizzazione può essere necessaria dopo aggiunta di liquidi coloranti (layering cromatico). La maggior parte delle zirconie tolera fino a 3 cicli senza perdita significativa di proprietà meccaniche. Oltre, si osserva crescita anomala dei grani e riduzione della resistenza. Ogni ciclo aggiuntivo va documentato ai fini della tracciabilità MDR.
Perché la corona sinterizzata ha una tinta più chiara del previsto?
La sinterizzazione può fare virare leggermente la cromaticità dei liquidi coloranti, specialmente nelle zirconie 5Y ad alta traslucenza. Alcuni produttori forniscono guide di compensazione colore (shade correction charts) specifiche per il loro forno di riferimento. La calibrazione colorimetrica del forno è un passaggio spesso trascurato.
La posizione nel forno influenza il risultato?
Sì, in modo rilevante. Il centro della camera è la zona termica più stabile. I pezzi posizionati vicino alle pareti o agli elementi riscaldanti possono subire gradienti di ±20–30 °C, sufficienti ad alterare il ritiro locale. I forni professionali di ultima generazione compensano con sistemi di regolazione a zona multipla.
Posso usare lo stesso profilo di sinterizzazione per diversi produttori?
No. Ogni produttore certifica il proprio profilo ottimale. Applicare il profilo di Produttore A al materiale di Produttore B è una delle cause più frequenti di discrepanze marginali e di fratture precoci documentate nel primo anno di servizio. La nostra rete mantiene profili separati per ogni materiale in uso, archiviati nel sistema di gestione qualità.
Conclusioni e Prossimi Passi
La sinterizzazione non è una "cottura automatica": è un processo fisico-chimico con variabili multiple che determinano la qualità finale del restauro. Temperatura di picco, rampe termiche, fattore di ingrandimento calibrato sul lotto, posizionamento nel forno e controllo dimensionale post-sinterizzazione sono passaggi che fanno la differenza tra una corona con gap marginale di 60 µm e una che non si adatta.
In quasi 10 anni di flusso digitale, nella rete Dentra abbiamo standardizzato questi parametri per ogni combinazione materiale-forno-software, costruendo un sistema di profili validati e aggiornati ad ogni cambio di lotto. È un lavoro invisibile al cliente, ma è esattamente quello che garantisce la consistenza del risultato.
Se gestisci un laboratorio senza forno di sinterizzazione proprio, o sei in overflow produttivo, puoi affidarti alla rete Dentra per la produzione fresata e sinterizzata di corone, ponti e strutture implantari: ricevi il file sinterizzato pronto per ceramizzazione o direttamente il manufatto finito, con tracciabilità completa e tempi certi. Scopri il workflow su dentra.it.
